Piese de etanșare Compact Standard / Split

Soluții de etanșare:

Contactați-ne pentru mai multe informații:

Sistemul de etanșare Compact este produsul complementar gamei Link-Seal®. Este soluția ideală pentru etanșarea țevilor de gaz, apă și canalizare la trecerea prin perete. De asemenea, sunt disponibile soluții dedicate pentru cabluri de date sau electrice. Plăcile de compresie sunt executate exclusiv din oțel inoxidabil.

Compact Split (varianta secționată): Toate dimeniunile de Compact Standard sunt disponibile în varianta secționată/split. În cazul în care țeava este deja instalată, etanșarea se poate desface, poziționa în jurul găurii și împinsă în locașul ce urmează a fi etanșat.

Avantaje:

Etanșare pentru gaz și apă până la 5 bar
Variante speciale sunt disponibile la cerere
Plăcile de compresiune sunt fabricate din oțel inoxidabil
Toată gama Standard este disponibilă și în varianta Split pentru instalare ulterioară

Principiu: Inelul din cauciuc special cu grosimea de 40 mm este comprimat între două discuri din oțel inoxidabil. Produsul etanșează spațiul anular dintre țeava activă de transport și gaura din perete.

Accesorii: Piese de încastrare și trecere prin beton din PVC, oțel sau ciment armat cu fibre, rășini epoxy pentru tratarea suprafțelor rugoase din beton după carotare.

Piesă de etanșare Compact Standard

FHRK Quality

Piesă de etanșare Compact Split

Piesă de etanșare Compact WR Super Soft

Piesa de etanșare Compact WR Super Soft a fost creată pentru tubulatura flexibilă cu perete corugat, în genul tuburilor de protecție cabluri sau canalizări din țeavă corugată. Designul special cu doua inele din EPDM avînd o lătime nominală de 80 mm asigură acoperirea spațiului liber dintre nervuri fără a afecta calitatea etanșării.

Avantaje:

Etanșare pentru gaz și apă până la 5 bar
Inele de cauciuc extra moale duble
Etanșare sigură pentru țevile cu pereți subțiri

Note:

Compact WR Super Soft nu poate fi considerat element de fixare sau sprijin pentru țevi
Conducta activă trebuie să fie centrată pe gaură și susținută
Pentru a asigura o suprafață fără rugozități și capilaritate în cazul găurilor carotate, o vopsire cu rășini epoxy este recomandată

Piesă de etanșare Compact WR Super Soft

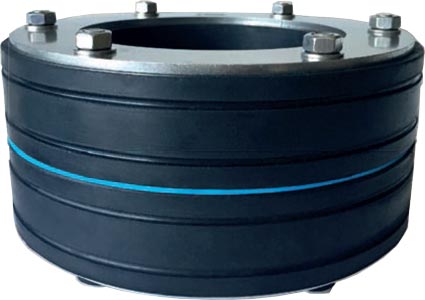

Piesă de etanșare Compact WR Super Soft Laterial

Detalii tehnice Piese de Etanșare Compact Standard, Split, WR Super Soft

	Compact Standard	Compact WR Super Soft	Compact FW pentru conducte de preizolate pentru termoficare	Compact Standard cu cauciuc NBR	Compact Standard cu aprobare KTW/W270 *
Material placă de presiune:	S304 (V2A)	S304 (V2A)	S304 (V2A)	S304 (V2A)	S304 / S316 (V2A/V4A) la cerere
Închis	Standard	Standard	Standard	Standard	Standard
Versiune divizată / deschisă:	disponibil	la cerere	la cerere	disponibil	disponibil
Proba de presiune:	3.0 bari, securizat pâna la 5.0 bari	1.0 bar	3.0 bari, securizat pâna la 5.0 bari	3.0 bari, securizat pâna la 5.0 bari	3.0 bari, securizat pâna la 5.0 bari
KTW/W270 apă potabilă:	nu	-	nu	nu	da
Grosime cauciuc:	40 mm	2 x 40 mm	2 x 40 mm	40 mm	40 mm
Calitate cauciuc:	EPDM	EPDM	EPDM	NBR	EPDM
Rezistență UV:	DA	bună	DA	NU	DA
Interval de temperatură:	-30°C până la +120°C	-30°C până la +120°C	-30°C până la +120°C	-30°C până la +70°C	-30°C până la +120°C
Duritate Shore:	43 ± 5°	35 ± 5°	43 ± 5°	40 ± 5°	50 ± 5°
Gol de carotă min/max:	50 - 400 mm	100 - 250 mm	125 - 400 mm	80 - 250 mm	50 - 400 mm

Valorile specificate pentru proba de presiune sunt valabile la 23°C. Pentru alte condiții, în special la temperaturi de operare înalte permanente, ar trebui instalat dacă este necesar un dispozitiv de blocare la alunecare a presetupei.
* Elastomer testat în conformitate cu KTW și W 270.

Piese de etanșare Compact Varia

Prezentare:

Piesa de etanșare Compact Varia este un sistem de etanșare a golului de carotă din perete care poate fi folosită ca un dop temporar pentru apa fără presiune sau ca o singură trecere pentru apa sub presiune. De exemplu intervalul de diametre exterioare a țevilor sau cablurilor, pentru o piesă de etanșare Compact Varia 1.5, cu diametrul exterior si pentru un gol de carotă cu diametrul intern de 100 mm este de la 18 până la 65mm, datorită inelelor cu grosimi de 5 mm.

Piesa de etanșare Compact Varia 1.0 pentru un gol de carotă cu D.I. de 100mm este utilă în special pentru reamenajări la intrare în casă a diverselor tevi sau cabluri. Pentru goluri carotate cu diametrul interior de 150 mm rspectiv 200 mm, pot fi configurate patru dimenisuni diferite de conductă. Piesele de etanșare sunt confecționate dintrun cauciuc moale, special pentru conducte de plastic.

Tipuri piese de etanșare Compact Varia

Compact Varia 1.5 DN 80
Piesa de etanșare Compact Varia 1.5 DN 80 este realizată pentru un gol de carotă / o trecere prin perete cu D.I. de 80 mm și pentru conductele purtătoare sau cabluri, de la 18 până la 45 mm.

Compact Varia 1.5 DN 100
Piesa de etanșare Compact Varia 1.5 DN 100 este realizată pentru un gol de carotă / o trecere prin perete cu D.I. de 100 mm și pentru conductele purtătoare sau cabluri, de la 18 până la 65 mm.

Compact Varia 1.0 DN 100 versiune divizată
Piesa de etanșare Compact Varia 1.0 DN 100 a fost proiectată într-o versiune divizată pentru un gol de carotă / o trecere prin perete cu D.I. de 100 mm pentru reamenajare și poate fi utilizat pentru conducte purtătoare, D.E. 20 mm, 25 mm, 32 mm, 40 mm, 50 mm and 63 mm.

Compact Varia 1.5 DN 110
Piesa de etanșare Compact Varia 1.5 DN 110 poate fi folosită ca Varia 1.5 DN 100 dar pentru gol de carotă / o trecere prin perete cu D.I. de 110 mm.

Compact Varia DN 150
Piesa de etanșare Compact Varia DN 150 este realizată pentru un gol de carotă / o trecere prin perete cu D.I. de 150 mm și pentru conducte purtătoare D.E. 60.3-63 mm, 75-76.1mm, 88.9-90 mm și 110 mm.

Compact Varia DN 200
Piesa de etanșare Compact Varia DN 200 este realizată pentru un gol de carotă / o trecere prin perete cu D.I. de 200 mm și pentru conducte purtătoare D.E. 110 mm, 125 mm, 139.7-140 mm și 160 mm.

Detalii tehnice Piese de Etanșare Compact Varia

Categorie	Varia 1.5 DN 80	Varia 1.5 DN 100	Varia 1.5 DN 110	Varia 1.0 DN 100 versiune divizată	Varia DN 150	Varia DN 200
Plăci de presiune:	S304 (V2A) o parte	S304 (V2A) o parte	S304 (V2A) o parte	S304 (V2A) două părți	S304 (V2A) o parte	S304 (V2A) o parte
Etanșeitate ca dop: Etanșeitate cu conductă medie	1,5 bar	1,5 bar	1,5 bar	1,0 bar	pentru apă nepresurizată 1,0 bar	pentru apă nepresurizată 1,0 bar
KTW/W270:	nu	nu	nu	nu	nu	nu
Grosime cauciuc:	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm
Calitate cauciuc:	NBR	NBR	NBR	NBR	EPDM	EPDM
Rezistență UV:	nu	nu	nu	nu	da	da
Interval temperatură:	-30°C - +70°C	-30°C - +70°C	-30°C - +70°C	-30°C - +70°C	-30°C - +120°C	-30°C - +120°C
Duritate shore A:	50° ± 5°	50° ± 5°	50° ± 5°	50° ± 5°	43° ± 5°	43° ± 5°
Dimensiuni conductă purtătoare:	18 mm – 45 mm	18 mm – 65 mm	18 mm – 65 mm	20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm	60,3 - 63 mm, 75 - 76,1 mm, 88,9 - 90 mm, 110 mm	110 - 125 mm 139,7 - 140 mm, 160 mm
D.I. gol de carotă (tub trecere perete):	80 mm	100 mm	110 mm	100 mm	150 mm	200 mm
