Link-Seal-urile sunt considerate a fi prima metodă de etanșare permanentă a conductelor de orice mărime care trec prin ziduri, tavane și podele. De fapt, orice obiect cilindric poate fi etanșat cu rapiditate și ușurință.
Avantaje:
- Soluție rapidă și economică de etanșare
- Presiune hidrostatică pozitivă
- Etanșarea are o durată lungă de viață
- Protecție maximă împotriva coroziunii
- Varietate mare: 19 variante dimensionale
- Sistem de asigurare al calității ISO
![Link-Seal: Etanșări modulare pentru conducte](/img/1x1/img-0600/solutii-etansare.jpg)
Aplicații:
- Piese de trecere prin pardoseală
- Piese de trecere pri pereți
- Etanșarea intrărilor în cămine
- Bazinele stațiilor de epurare
- Subtraversări de drumuri
- Puțuri de lifturi
- Baraje hidrocentrale
- Treceri rezitente la foc
- Izolarea electrică a țevilor
- Amortizor de vibrații și zgomot
![Link Seal schema](/img/bulk/etansari-modulare-pereti-link-seal-schema.jpg)

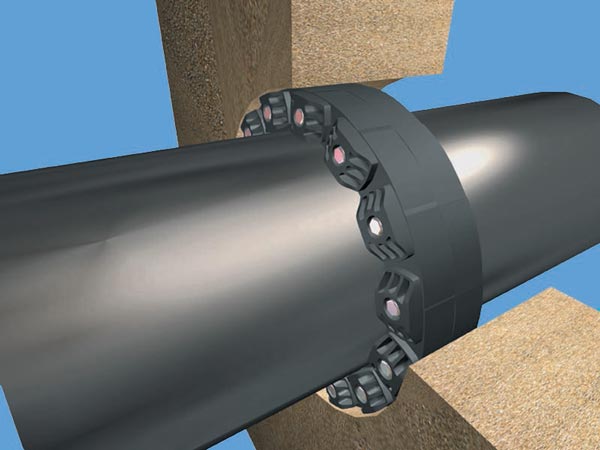

Dilatația radială a cauciucului asigură presiunea hidrostatică necesară etanșării.
Industrii:
- Minerit
- Rețele municipale
- Celuloză și hârtie
- Instalații electrice
- Telecomunicații
- Piscine
- Lucrări în tunele
- Depozite frigorifice
- Rezervoare subterane din oțel
- Construcții navale
- Subtraversări de căi ferate
Link-Seal: caracteristici
- Este un brand acceptat, certificat și recunoscut pe plan internațional
- Termen scurt de livrare pentru toate dimensiunile de spații anulare și găuri comune
- Instalarea este facilă și rapidă – module de câte 10 buc sunt pre-asamblate
- Versiunile de elastomeri disponibile sunt rezistente la Petrol, combustibili, solvenți, și/sau temperaturi ridicate
- Elementele de etanșare din cauciuc masiv asigură o durată mare de exploatare
- Sunt potrivite pentru modificări ulterioare
- Capacitate de absorbție a șocurilor, zgomotului, vibrațiilor și tensiunilor din țeavă
- Diferitele culori indică diferitele tipuri de cauciuc
- Izolator electric
- Etanșare hidrostatică la presiunea apei
![Etanșări modulare conducte Link-Seal](/img/1x1/img-0600/link-seal-etansari-modulare-conducte.jpg)

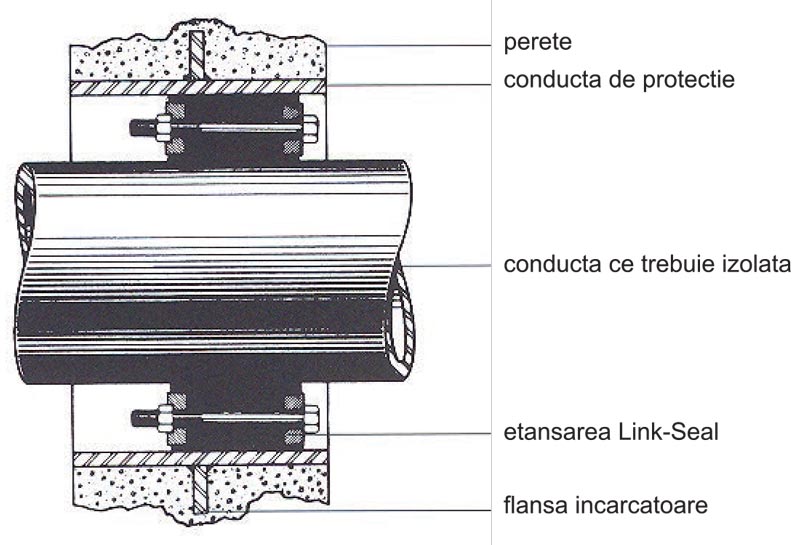

Detalii tehnice:
![Link Seal detalii tehnice](/img/bulk/etansari-modulare-pereti-link-seal-detalii-tehnice.jpg)
- Rezistență la temperatură:
- Tip Standard, Negru: -40° și +80° C
- Tip T, Gri: -55° și +204° C
- Tip O, Verde: -40° și +70° C
- Tip KTW/W270*: -40° și +80° C
- Ulei, combustibil de avion (kerosen) - Tip 0
- Versiunea specială pentru conducte din plastic: Tip EPDM, Albastru: shore 35 ± 5
- Presiunea etanșării:
- Până la 5 bar (verificată TUV și Lloyd's), la Link-Seal original tip BC și BS316
- Până la 2 bar (verificată Lloyd's), la tipul S-LS
- Protecția catodică - Puterea dielectrică - 500 V/mm
Etape instalare Link-Seal
![Instalare Link-Seal - centrare conductă](/img/bulk/instalare-etansare-link-seal-01.jpg)
1. Se centrează conducta (cablul) în tubul de protecție (sau în orificiul din perete). Asigurați-vă că, conducta este sprijinită corespunzător la ambele capete. Piesele de etanșare Link-Seal nu sunt proiectate să fie un reazem pentru conducte.
![Instalare Link-Seal - slăbire șuruburi](/img/bulk/instalare-etansare-link-seal-02.jpg)
2. Se slăbesc șuruburile pentru a permite mișcarea liberă a zalelor dintre ele.
![Instalare Link-Seal - cap șuruburi](/img/bulk/instalare-etansare-link-seal-03.jpg)

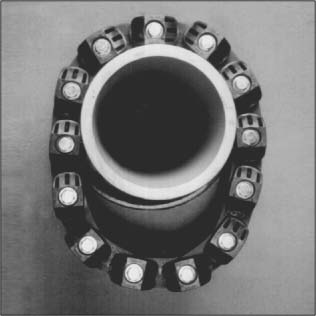

3. Șuruburile trebuie să aibă capul spre exterior. Apariția jocului este normală, nu trebuie scoase zale din lanț, din această cauză. La conductele cu diametre mici poate apărea necesitatea întinderii zalelor.
![Instalare Link-Seal - împingere lanț](/img/bulk/instalare-etansare-link-seal-04.jpg)

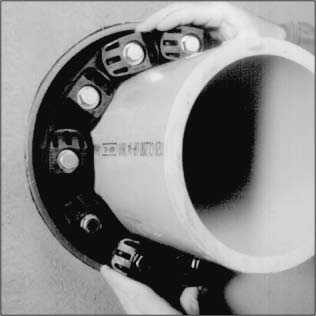

4. Se împinge lanțul în inelul liber. La diametre mari, se începe de la poziția orei 6 și se continuă, simultan, pe ambele părți, până la poziția orei 12.
![Instalare Link-Seal - împingere lanț](/img/bulk/instalare-etansare-link-seal-05.jpg)
5. Strângerea se începe în sus (ora 12) și se continuă în sensul acelor de ceasornic. Strângerea se face numai manual.
![Instalare Link-Seal - repetare](/img/bulk/instalare-etansare-link-seal-06.jpg)

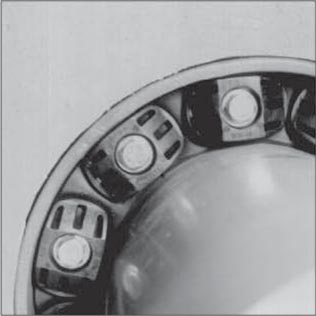

6. Se repetă strângerea a 2-3 ture în sensul acelor de ceasornic.
![Instalare Link-Seal - se strâng la 2 ore](/img/bulk/instalare-etansare-link-seal-07.jpg)
7. După aprox. 2 ore se mai strâng o dată șuruburile. În special, la Link-Seal-urile LS 500 până la LS 650 trebuie strânse șuruburile din nou, de mai multe ori.
![Instalare Link-Seal - verificări](/img/bulk/instalare-etansare-link-seal-08.jpg)

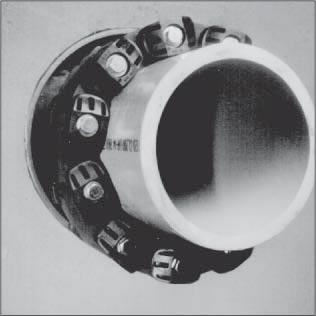

Verificați:
- Conducta să fie centrată
- Instalarea Link-Seal-ului să se facă cu șuruburile slăbite
- S-a instalat exact numărul de zale de etanșare indicat în tabel
- Conducta este sprijinită corespunzător la ambele capete.
- Piesa de etanșare și suprafețele conductelor să fie curățate de impurități
![Instalare Link-Seal - verificări](/img/bulk/instalare-etansare-link-seal-09.jpg)

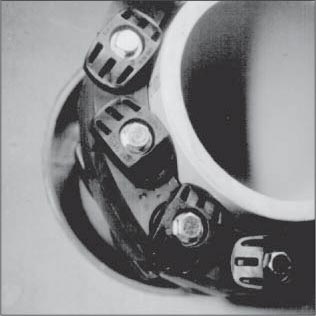

Verificați să nu:
- Montați Link-Seal-urile cu șurubelnițe strânse fiecare mai mult sau mai puțin
- Asamblați Link-Seal pe conducte de oțel sudate elicoidal
- Strângeți fiecare șurub complet înainte de a le strânge pe următoarele
- Folosiți scule (mașini) electrice de strâns șuruburi
- Folosiți scule (mașini) electrice la instalarea LS S316(X)
